づけ

用 固定インダクタ

FDV0630

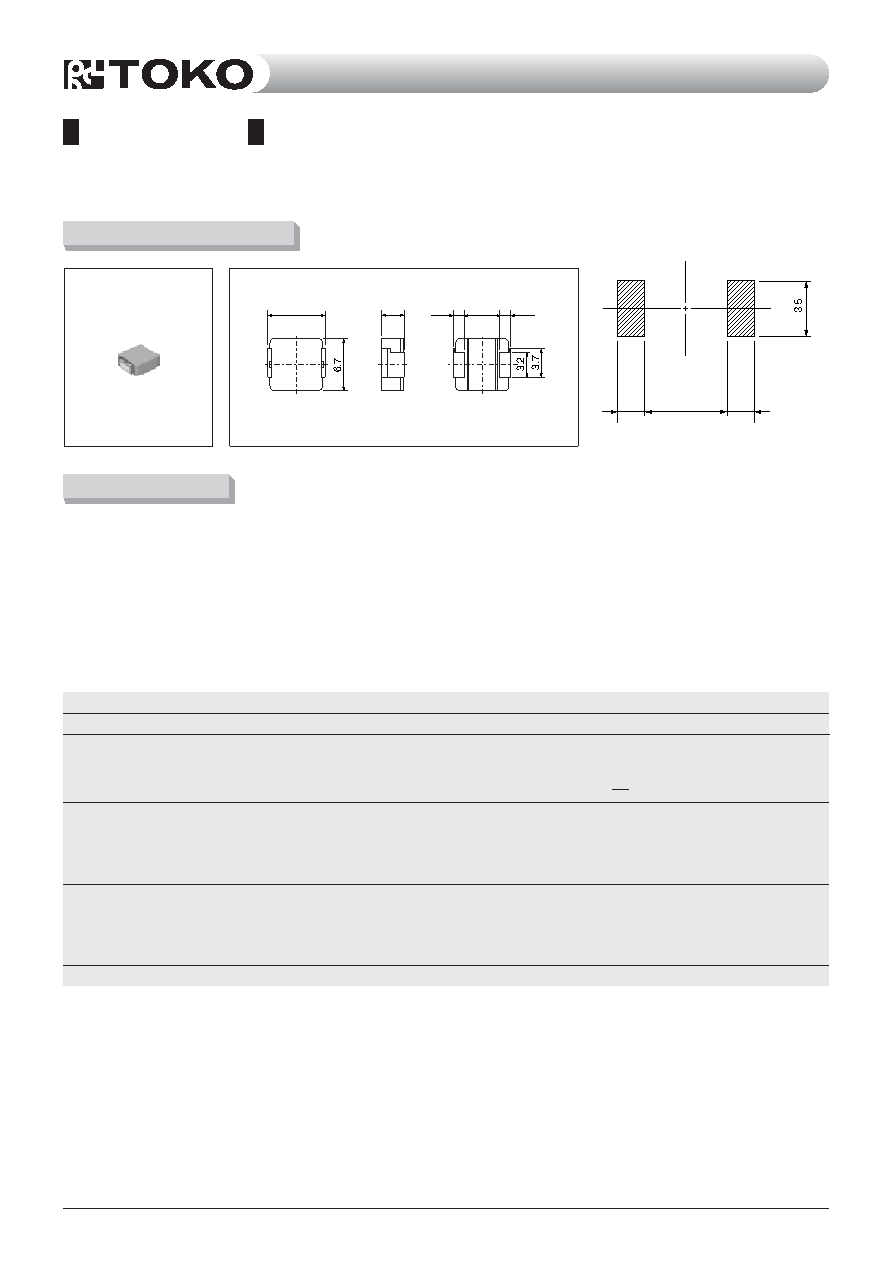

DIMENSIONS／外形寸法図

Recommended patterns

推奨パターン図

7.4

3.0 Max.

1.4

(4.6)

1.4

Tolerance :

2.0

2.0

4.0

FEATURES／特長

• 7.4×6.7mm square and 3.0mm Max. height.

• Magnetically shielded construction low DC resistance.

• Suitable for large current

• The use of magnetic metal alloy powder ensure capability

for large current and compact size.

• Low audible core noise.

• Ideal for DC-DC converter applications in hand held

personal computer and etc.

• RoHS compliant.

• 7.4

• 閉磁路構造、低直流抵抗

• 大電流対応

• 磁性材に合金系磁性粉を用いた大電流対応と小型化を両立

• 低コア鳴きノイズ

• ノートパソコンなどのDC-DCコンバータなどに最適

• RoHS指令対応

(Unit: mm)

(1) Inductance is measured with a LCR meter 4284A (Agilent

Technologies) or equivalent.

Test frequency at 100KHz

(2) DC resistance is measured with 34420A (Agilent Technologies) or

3541(HIOKI). (environment temp. of 25°C)

(3) Inductance Decrease Current based upon 20% inductance reduction

from the initial value

(4) Temperature Rise Current based upon 40°C temperature rise.

(Reference ambient temperature 25°C)

(1)インダクタンスはLCR メータ4284A（Agilent Technologies）また

は同等品により測定する。

測定周波数は100KHzです。

(2)直流抵抗は測定器34420A（Agilent Technologies）または3541

（HIOKI）と同等品により測定する。（周囲温度25℃）

(3)直流重畳許容電流：直流重畳電流を流した時インダクタンスの値が

初期値より20%減少する直流電流値

(4)温度上昇許容電流：コイルの温度が40℃上昇する値

（周囲温度25℃を基準とする。）

Inductance Range:

0.2~4.7µH

SELECTION GUIDE FOR STANDARD COILS

東光品番

許容差

TOKO

Part

Number

(µH)

Tolerance

(%)

DC

(mΩ) Max. (Typ.)

FDV0630-R20M

0.20

±20

2.4 (1.8)

19.0 (25.7)

16.3 (21.8)

FDV0630-R47M

0.47

±20

4.6 (3.5)

16.0 (18.0)

11.5 (16.6)

FDV0630-R60M

0.60

±20

6.5 (5.1)

13.5 (17.0)

10.0 (13.3)

FDV0630-R75M

0.75

±20

7.5 (5.9)

10.0 (13.9)

8.9 (11.8)

FDV0630-1R0M

1.0

±20

10.0 (7.9)

9.1 (11.9)

7.7 (10.3)

FDV0630-1R8M

1.8

±20

18.0 (14.3)

6.6 (9.0)

5.7 (7.5)

FDV0630-2R2M

2.2

±20

21.0 (16.1)

6.4 (8.7)

5.3 (7.2)

FDV0630-2R7M

2.7

±20

27.0 (21.7)

5.4 (7.3)

4.4 (5.9)

FDV0630-3R3M

3.3

±20

31.0 (24.5)

5.2 (6.9)

4.3 (5.7)

FDV0630-4R3M

4.3

±20

45.0 (35.6)

4.5 (5.8)

3.4 (4.6)

FDV0630-4R7M

4.7

±20

49.0 (39.0)

4.2 (5.5)

3.3 (4.4)

Inductance

(A) Max. (Typ.)

=20%

∆L

L

Temperature

∆ T=40°C

(A) Max. (Typ.)

(Unit: mm)

NOTICE: Please be sure that you carefully discuss your planned

purchase with our sales division if you intend to use the

product for business use etc. is severe.

御注意：業務用など、厳しい使用条件でのご使用をご検討の場合

は必ず事前に弊社営業窓口までご相談ください。
