MAKING THE RIGHT CONNECTIONS

T: +44 (0)1933 234400 F: +44 (0)1933 234411 E: sales@hylec-apl.com W: www.hylec-apl.com

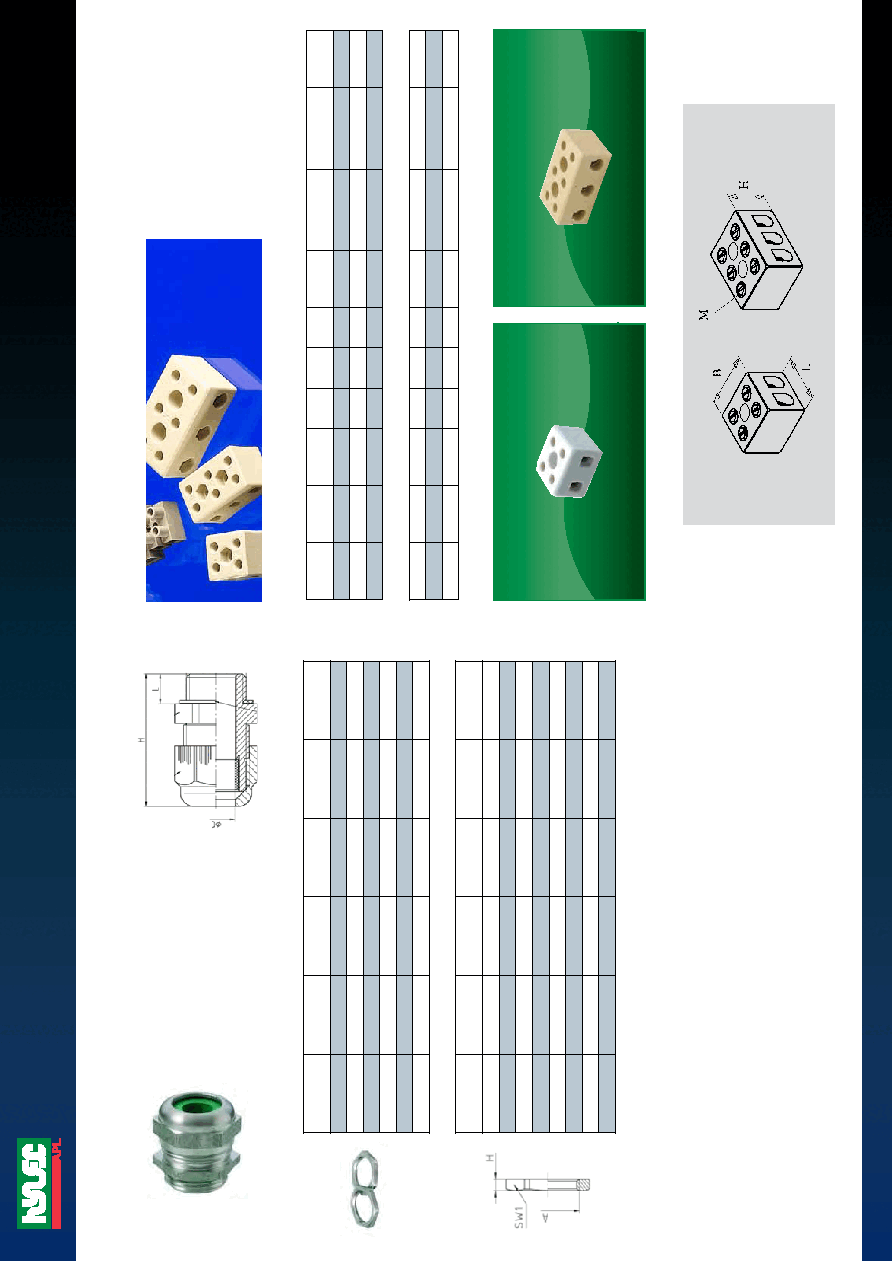

Cable Glands

IP65 WADI EMC With Viton Sealing Insert

PG Stainless Steel Locknuts

PG Stainless Steel Cable Glands

Features:

• Stainless Steel

• Suitable For high temperature applications

• Easy to install with a wide sealing range

Part Code

Size

H(mm)

L (mm)

ØC (mm)

Temp Rating

129007

Pg 7

4-7

-18 to +200C

129009

Pg 9

23,5

6,5

5-10

-18 to +200C

129011

Pg 11

7-12

-18 to +200C

129013

Pg 13,5

7-15

-18 to +200C

129016

Pg 16

7-15

-18 to +200C

129021

Pg 21

30,5

7,5

9-20

-18 to +200C

Part Code

Size

H(mm)

SW1 (mm)

ØC (mm)

Temp Rating

129207

Pg 7

N/a

-60c / +200c

129209

Pg 9

N/a

-60c / +200c

129211

Pg 11

N/a

-60c / +200c

129213

Pg 13,5

N/a

-60c / +200c

129216

Pg 16

N/a

-60c / +200c

129221

Pg 21

3,5

N/a

-60c / +200c

129229

Pg 29

N/a

-60c / +200c

129236

Pg 36

N/a

-60c / +200c

Steatite High Temperature Terminal Blocks

Features:

• Chemical Resistance

• Non-Flammability

• Heat resistance

• Corrosion resistance

• Temp Rating of -5 to +350

• Max Voltage 450V

2 Pole Steatite Terminal Block For High Temp. Applications

3 Pole Steatite Terminal Block For High Temp. Applications

2 Pole Steatite Terminal Block For High Temp. Applications

3 Pole Steatite Terminal Block For High Temp. Applications

Product Code

Colour

Material

(mm)

Fixing Holes:

Dia

Max Conductor

Size (mm)

Max

Current (A)

Poles

2-402Z-2/ST

Beige/Matt

Steatite

5.5

2.5

2-1602-2/ST

Beige/Matt

Steatite

5.5

2-2021-2/ST

Beige/Matt

Steatite

5.5

2-403Z-3/ST

Beige/Matt

Steatite

5.5

2.5

2-1603-3/ST

Beige/Matt

Steatite

5.5

2-2031-3/ST

Beige/Matt

Steatite

5.5

RiKO Components GmbH - An der Wethmarheide 17 - D-44536 Lünen

fon: +49 (0) 2306 923 480 - fax: +49 (0) 2306 923 490 - info@riko.de / www.riko.de

www.ebg-group.com

Steatitklemmen

Steatite Connectors

Artikel

Elektrische Werte

Mechanische Abmessungen

article

electrical value

dimensions

Type

Farbe

Pole

Bemessungs-

Klemmbereich*

Prüfstrom

Bemessungs-

Isolationsspannung

Anschlussvermögen

type

colour

pole

nominal voltage

clamping area*

test current

rated cross-section

2-402Z-2 ST

beige

450 V

1,5 - 6 mm²

24 A

2,5 mm²

2-1602-2 ST

beige

450 V

2,5 - 10 mm²

32 A

4 mm²

M3,5

2-2021-2 ST

beige

450 V

2,5 - 16 mm²

57 A

10 mm²

2-403Z-3 ST

beige

250 V

1,5 - 6 mm²

24 A

2,5 mm²

2-1603-3 ST

beige

450 V

2,5 - 10 mm²

32 A

4 mm²

M3,5

2-2031-3 ST

beige

450 V

2,5 - 16 mm²

57 A

10 mm²

Steatite is an alternative to ceramics. This material consists

to about 90 % of soapstone, a very soft mineral. It can be

shaped easily, and a temperature treatment at roughly

1300 °C, including diverse additives, will provide it with spe-

cial properties.

Advantages in comparison to ceramics:

- higher density

- better value concerning bending and compression strength

as well as elasticity

- higher dielectric strength

Other properties:

- non-inflammable

- temperature-resistant, dimensional stability up to 1000 °C

(housing may get in contact with hot objects, but the sur-

rounding temperature should not exceed 350 °C because

otherwise, the scaling temperature of brass inserts will be

reached)

Technical Data

Housing

steatite C 220, IEC 672-1, unglazed

continuous use temperature:

max. 350 °C

Insert

nickel-plated brass (galvanised)

Screw

zinc-plated steel (galvanised), blue passivated

screwed down as far as possible

Eine Alternative zu Porzellan ist Steatit. Dieser keramische

Werkstoff besteht zu ca. 90% aus Speckstein, einem sehr

weichen Mineral. Es lässt sich leicht in beliebige Formen

pressen. Seine besondere Fähigkeit bekommt das Steatit

durch eine Temperaturbehandlung bei ca. 1300 °C mit

diversen Zusätzen.

Vorteile gegenüber Porzellan:

- höhere Dichte

- bessere Werte in den Bereichen Biege- und Druckfestigkeit,

höhere Bruchsicherheit

- höhere elektrische Durchschlagfestigkeit

Weitere Eigenschaften:

- nicht brennbar

- temperaturbeständig, formstabil bis ca. 1000 °C

(Isolierkörper darf mit heißen Teilen in Berührung kommen,

die Umgebungstemperatur sollte jedoch nicht höher als

350 °C sein, da sonst die Verzunderungstemperatur der

Messingkörper erreicht werden kann.)

Technische Daten

Isolierteil

Steatit unglasiert C 220, IEC 672-1

Dauergebrauchstemperatur:

max. 350 °C

Klemmkörper

Messing galvanisch vernickelt

Schrauben

Stahl galvanisch verzinkt, blau passiviert

Schrauben werden ganz eingedreht

* minimum diameter: single-wire, without end sleeve

maximum diameter: multiple-wire, with end sleeve

** without fixing hole

* kleinster Querschnitt: eindrähtig, ohne Aderendhülse

größter Querschnitt: mehrdrähtig, mit Aderendhülse

** ohne Anschraubloch
