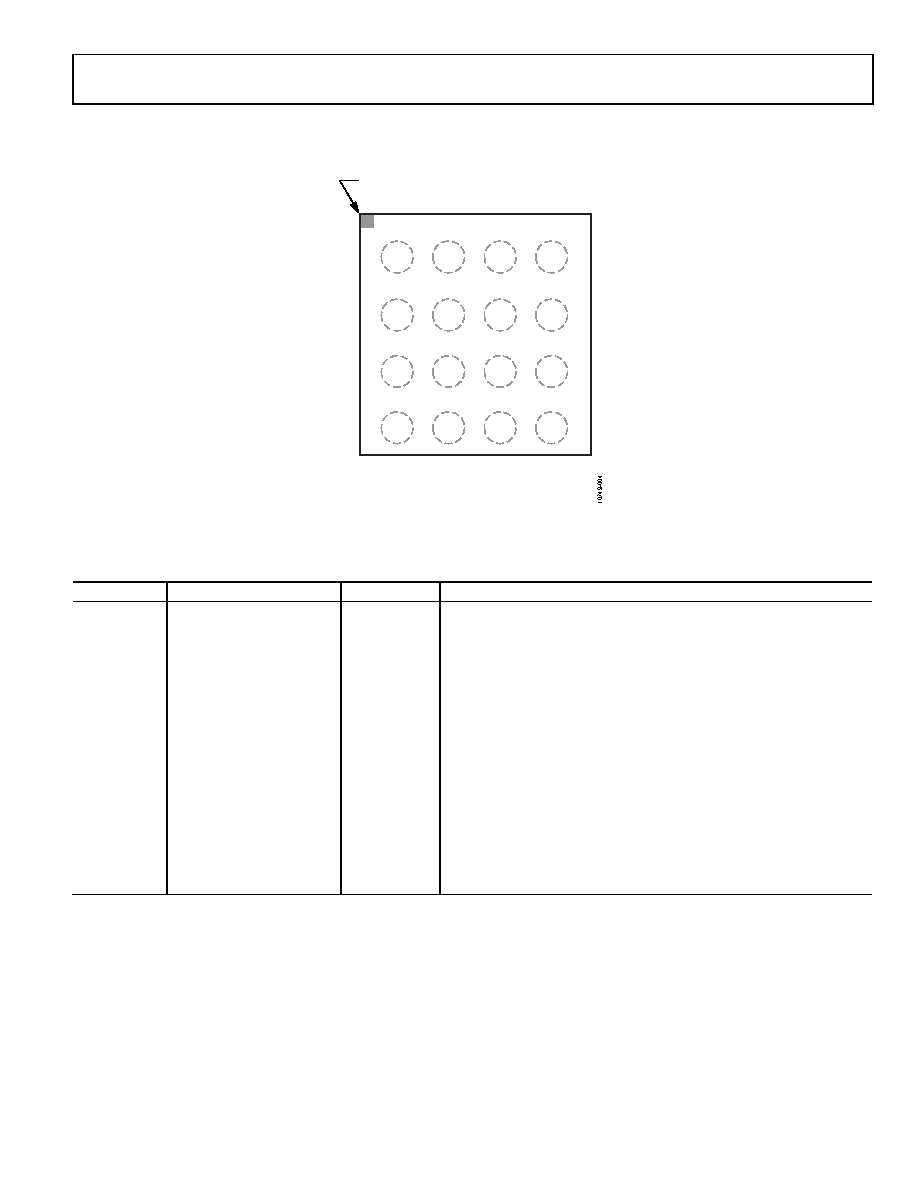

background image
Data Sheet
SSM2529
Rev. 0 | Page 9 of 52
PIN CONFIGURATION AND FUNCTION DESCRIPTIONS
Figure 4. Pin Configuration
Table 8. Pin Function Descriptions
Pin Number
Mnemonic
Function
Description
A1
SCL/VOLUME CONTROL A
Input
I2C Clock in I2C Mode/Volume Controller A in Standalone Mode
A2
SDA/VOLUME CONTROL B
Input/Output
I2C Data in I2C Mode/Volume Controller B in Standalone Mode
A3
SPKVDD
Power
2.5 V to 5.5 V Amplifier Power
A4
OUTP
Output
Positive Output
B1
STDBN
Input
Power-Down Control; Active Low
B2
SA_MODE
Input
Standalone and Hardware Selection; 1 = Standalone Mode
B3
ADDR/PDM
Input
I2C Chip Address Select/Input Interface Select in Standalone Mode
B4
OUTN
Output
Negative Output
C1
DVDD
Power
Digital Power
C2
LDO_OUT
Power
LDO Output
C3
GND
Power
Digital and Analog Ground
C4
SPKGND
Power
Amplifier Ground
D1
MCLK
Input
Serial Audio Interface Master Clock and I2S/TDM/PDM Channel Select
D2
SDATA
Input
I2S Serial Data/PDM Data
D3
BCLK
Input
I2S Bit Clock/PDM Clock
D4
LRCLK
Input
I2S Left-Right Frame Clock
TOP VIEW
(BALL SIDE DOWN)
Not to Scale
(SOLDER BALLS ON OPPOSITE SIDE)
1
A
B
C
D
2
3
4
BALL A1
INDICATOR
OUTP
OUTN
SPKGND
LRCLK
SDA/
VOLUME
CONTROL B
SA_MODE
LDO_OUT
SDATA
SCL/
VOLUME
CONTROL A
STDBN
DVDD
MCLK
SPKVDD
ADDR/PDM
GND
BCLK
